FASE 4 ANTEPROYECTO ESQUEMÁTICO

En esta lámina del anteproyecto esquemático se pueden ver dos zonas, la de acceso y la de servicios, en la de acceso se ve claramente la idea del árbol que esta al entrar y la de servicios se ve pequeña y muy oculta en el centro cultural.

FASE 4 ANTEPROYECTO ESQUEMÁTICO

En esta lámina del anteproyecto conceptual se explica la zona cultural, se aprecia la forma de la biblioteca y la sal de cómputo, al mismo tiempo la forma del auditorio que juegan con las formas curvas en la parte de atrás del terreno.

FASE 4 ANTEPROYECTO ESQUEMÁTICO

En esta lámina del anteproyecto conceptual se explica la zona administrativa y la de acceso se logra ver la relación de las dos zonas debido a la proximidad.

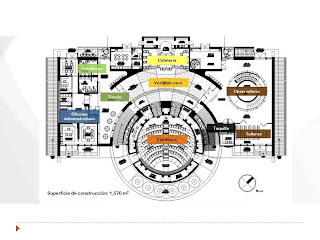

PLANTA DE CONJUNTO

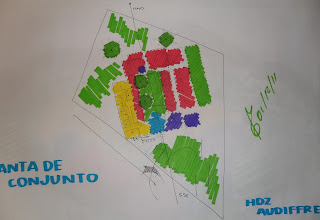

Después de hacer la perspectiva de conjunto y darme cuenta de los desaciertos en las proporciones y tamaños de mis edificios, hago esta planta de conjunto en la cual se aprecia mucho mejor la distribución de zonas, al mismo tiempo que se aprecian las formas de los edificios y los colores ayudan a ubicar bien las zonas.

PERSPECTIVA DE CONJUNTO

Esta es la lámina que hicimos en el salón de clases, se puede ver la falta de proporción y la poca calidad del dibujo pues el tiempo estaba encima.

DIAGRAMA DE ZONIFICACIÓN Y FUNCIONAMIENTO POR ESPACIOS ARQUITECTÓNICOS

MATRIZ DE RELACIÓN POR ESPACIOS ARQUITECTÓNICOS

GRÁFICO DE RELACIÓN POR ESPACIOS ARQUITECTÓNICOS

Después de tener establecidos el concepto de diseño, el gráfico de diseño, el eje rector y el elemento regente se comenzó a realizar el gráfico, la matriz y el diagrama de zonificación y distribución de los espacios arquitectónicos que comprenden nuestro proyecto.

Quedando de la siguiente manera:

DIAGRAMA DE ZONIFICACIÓN Y FUNCIONAMIENTO POR ÁREAS

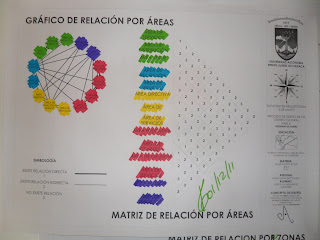

GRÁFICO Y MATRIZ DE RELACIÓN POR ÁREAS

Después de tener establecidos el concepto de diseño, el gráfico de diseño, el eje rector y el elemento regente se comenzó a realizar el gráfico, la matriz y el diagrama de zonificación y distribución de las áreas que comprenden nuestro proyecto.

Quedando de la siguiente manera:

DIAGRAMA DE ZONIFICACIÓN Y FUNCIONAMIENTO POR ZONAS

GRÁFICO Y MATRIZ DE RELACIÓN POR ZONAS

Después de tener establecidos el concepto de diseño, el gráfico de diseño, el eje rector y el elemento regente se comenzó a realizar el gráfico, la matriz y el diagrama de zonificación y distribución de las zonas que componen nuestro proyecto.

Quedando de la siguiente manera:

JUSTIFICACIÓN DEL EJE RECTOR

Para el trazo del eje rector, esta vez realicé un rectángulo áureo dentro del terreno en la parte que tenia la mejor vista, después la diagonal fue prolongada hasta llegar a los límites, estos dieron un centro y el eje rector tomo la misma orientación, con esta se pretende que las vistas estén de frente a los accesos viales y este centro cultural capture gente.

NUEVO CONCEPTO

En esta lámina muestro el nuevo concepto retomando el anterior pero mostrando la parte subjetiva de proyecto, del cual surgen nuevos conceptos secundarios.

EJE RECTOR Y ELEMENTO REGENTE

En esta lámina desarrollé el eje rector y el elemento regente, tomando al eje rector en dirección NNO y SSE y de elemento regente una gran plaza que sirviera como espacio de recreación para los usuarios. Al exponer la lámina me di cuenta que el eje rector no estaba bien justificado y lo realicé de nuevo.

DESARROLLO DEL CONCEPTO

En esta lámina se llevó a cabo el desarrollo del concepto, yo tomé el concepto artesanía porque me parece que tiene mucha relación con el centro cultural.

La primera vez que entregue esta lámina estaba mal, porque no puse el concepto subjetivo que es lo que le da gran valor al trabajo.

PROGRAMA ARQUITECTÓNICO

Después de varios intentos y de varios desaciertos se logró terminar la SÁBANA que incluye el usuario, la necesidad, la zona, el área, el espacio arquitectónico, el mobiliario, el equipo, las instalaciones, los metros cuadrados y el esquema de cómo será el futuro espacio.

ÁREAS ZONAS MOBILIARIO EQUIPAMIENTO

Aquí se muestra ya una organización de zonas y áreas mejor que la anterior y comenzamos a ver el equipo y mobiliario, todos estos son borradores.

ZONAS

Y después realizamos una pequeña organización de las posibles zonas existentes, organización que se cambio por la opinión de todos.

Volvimos a hacer el trabajo y esta vez ya lo colocamos una tabla, en la primer columna pusimos el usuario, en la segunda la necesidad de este mismo, y en la tercera el posible espacio arquitectónico que cubría esta necesidad.

Después de elaborar el programa de necesidades comenzamos por buscar cual sería el satisfactor de cada necesidad, comento que este trabajo lo revisó la Arquitecta pero nos comento que estaba muy simple por eso mismo lo hicimos e nuevo.

PROGRAMA DE NECESIDADES

Al terminar el análisis de sitio comenzamos con el programa de necesidades para tener una idea de que actividades necesitaban realizar los futuros usuarios del centro cultural.

Esquemas

VIDEO DE ANÁLISIS DE SITIO

Agencia Municipal Cruz Blanca

En estas dos semanas realizamos el análisis de sitio del terreno en el cual se llevará a cabo el proyecto, es por eso que el arquitecto Pereyra nos acompaño al terreno para realizar un análisis urbanístico con el cual lograríamos tener un amplio criterio de cómo es el entorno que nos rodea, es por eso que comenzamos con analizar todo alrededor, analizamos sus vialidades, sus características geográfica, su infraestructura, también caminamos todo por ahí para conocer como estaban las casa cerca del lugar, visitamos el teletón, el ex convento de Cuilapan de Guerrero y Monte Albán todo con el fin de que nuestro futuro proyecto se integre a la perfección.

Fase 2

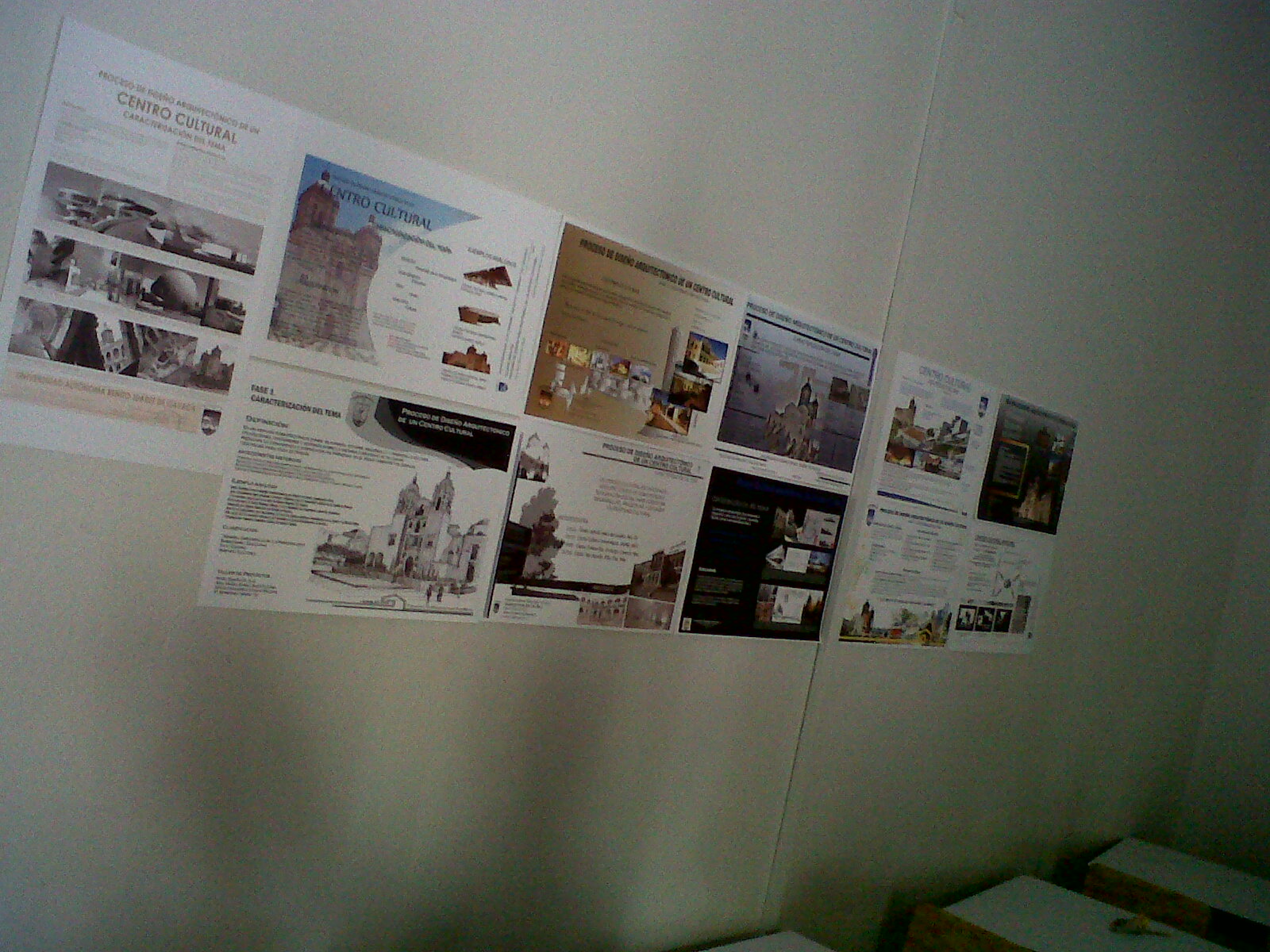

CONJUNTO DE LÁMINAS

EXPOSICIÓN
